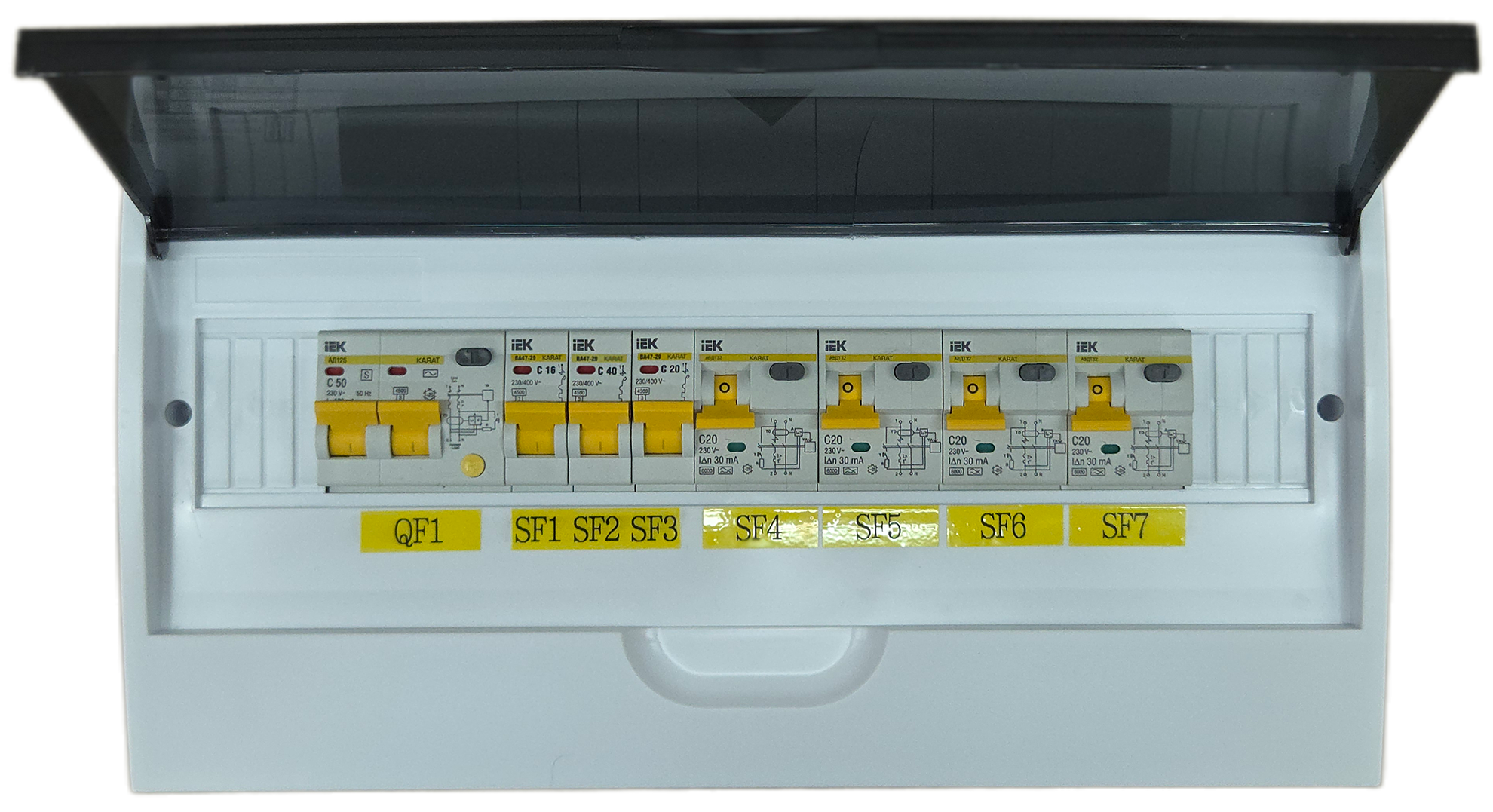

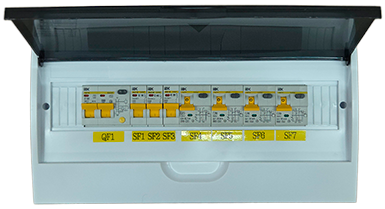

Квартирные щитки серии ЩКУ(Н) выпускаются для установки внутри жилых помещений многоквартирных зданий и предназначены для распределения и учёта (при наличии счетчика) электрической энергии напряжением 230 В, а также для защиты групповых линий при перегрузках, коротких замыканиях и недопустимых токах утечки на землю при использовании устройств защитного отключения. Изделия рассчитаны на работу в сетях 230/400 В, частотой 50 Гц, с глухозаземлённой нейтралью (системы TN‑S и TN‑C‑S).
Конструкция щитков предусматривает размещение вводного аппарата, прибора учёта (в соответствующих исполнениях), групповых автоматических и дифференциальных
выключателей, а также клеммных блоков N и PE. В зависимости от исполнения щитки выпускаются в навесном и встраиваемом вариантах, в оболочках класса I или II, и
рассчитаны на установку модульного оборудования стандартной ширины 18 мм. Количество модулей определяется типоисполнением и позволяет подобрать щиток под требуемое
число линий и вводных устройств.
| Структура условного обозначения | |
|---|---|
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Щиток квартирный. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Исполнение по виду установки: У – встраиваемое (в нишу), Н – навесное. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Класс по способу защиты от поражения электрическим током: II – класс II (пластиковые щитки), Знак не проставляется – класс I (металлические щитки). |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Серия разработки компании «Стандарт Энерго». |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Номинальный ток вводного аппарата, А. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Тип вводного аппарата: А – автоматический выключатель; B – выключатель нагрузки; АD(ΔI) – дифференциальный автоматический выключатель (АВДТ) с защитой от сверхтоков,<>br где ΔI – номинальный дифференциальный ток, мА; AFD – устройство защиты от дугового пробоя УЗДП (AFDD). |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Наличие счетчика указывается индексом «Сч». При отсутствии счётчика индекс не проставляется. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Количество отходящих линий, защищаемые автоматическими (дифференциальными) выключателями. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Общее количество модулей оболочки щитка (1 модуль = 18мм). |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Степень защиты оболочки щитка по ГОСТ 14254. |
| ЩКУ(Н)II-СЭ-IT/Сч-NХ-XУХЛ4 | Климатическое исполнение и категория размещения по ГОСТ 15150. |
Пример обозначения при заказе: ЩКУII-СЭ-50АD(100)/Сч-0724-41УХЛ4.
Щиток квартирный встраиваемый II класса (пластиковый), серии «Стандарт Энерго» с вводным дифференциальным автоматическим выключателем 2Р 50 А 100 мА, со счётчиком,
с 7 отходящими линиями, на 24 модулей, степенью защиты IP41, климатического исполнения УХЛ4.
| Технические данные: |
|---|
| Номинальное рабочее напряжение щитка – 230 В (однофазная сеть 230/400 В, 50 Гц); |
| Номинальные токи вводных выключателей – 25–63 А; |
| Номинальные отключающие дифференциальные токи – 10 мА, 30 мА, 100 мА, 300 мА; |
| Предельная отключающая способность выключателей – 4,5–10 кА; |
| Вид системы заземления – TN-S, TN-C-S; |
| Степень защиты оболочки щитка при открытой дверце по ГОСТ 14254: IP20; |
| Степень защиты оболочки щитка при закрытой дверце по ГОСТ 14254: IP31, IP41, IP54; |
| Количество модулей – от 12 до 54; |
| Класс защиты по ГОСТ IEC 61140: Класс I — металлические щитки (наличие заземляемых открытых проводящих частей), Класс II — пластиковые щитки (двойная или усиленная изоляция, отсутствие необходимости в заземлении); |
| Климатическое исполнение и категория размещения по ГОСТ 15150 – УХЛ4; |
| Щитки квартирные серии ЩКУ(Н) соответствуют ГОСТ IEC 61439-1-2013 и ТУ 27.12.31-001-73292507-2024. |
|
Схема электрическая щитка квартирного с автоматическим выключателем на вводе,
с счетчиком или без, где N – количество отходящих аппаратов
|
|

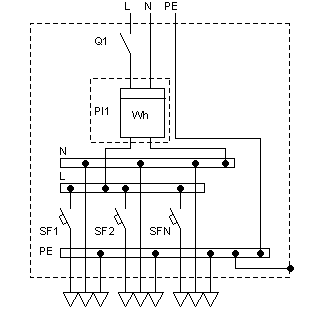

Схема электрическая щитка квартирного с выключателем нагрузки на вводе,
с счетчиком или без, где N – количество отходящих аппаратов
|
|

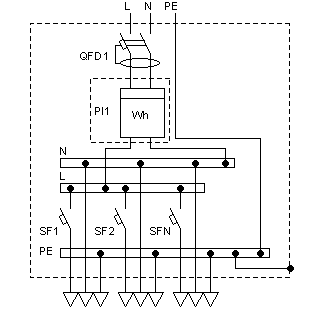

Схема электрическая щитка квартирного с дифференциальным автоматическим выключателем на вводе,
с счетчиком или без, где N – количество отходящих аппаратов
|
|

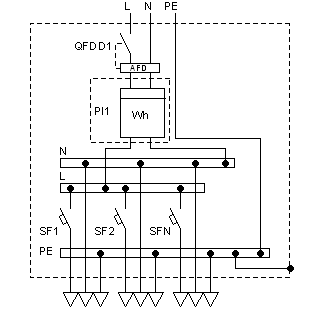

Схема электрическая щитка квартирного с устройством защиты от дугового пробоя (УЗДП) на вводе,
с счетчиком или без, где N – количество отходящих аппаратов
|
Примечание: для щитков класса II перемычка между шиной PE и корпусом отсутствует.
